Funktion och introduktion

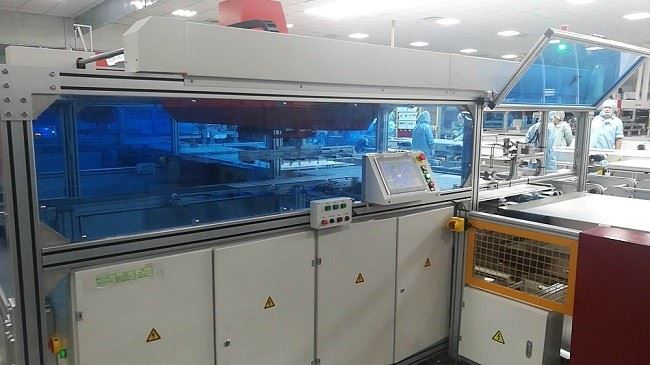

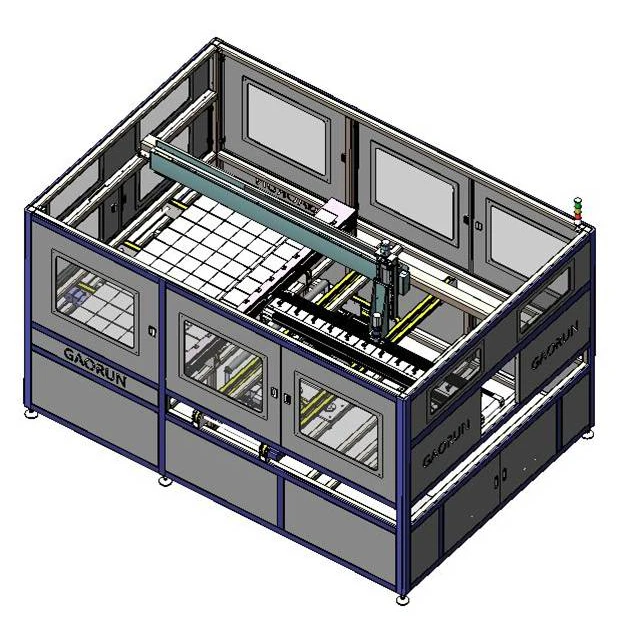

Automatisk uppläggningsmaskin med långkant framåt, är en-till-en motsvarande automatisk strängmaskin. Cellsträngens långa kant är parallell med modulens långa kant. Maskinen med enkeluppsättningssystem kan appliceras för uppläggning av 96, 72 och 60 moduler och har maskinreglering.
1. Tar emot strängcellen för den automatiska strängcellen. Plocka cellsträngen till regleringsmekanismen. Fortsätt regleringen till strängcellen.
2. Tar emot glas och EVA-material från produktionslinjen. Fortsätt regleringen till strängcellen.
3. Plocka upp cellsträngen från regleringsmekanismen. Sätt cellsträngen till EVA enligt den positiva och negativa elektroden. Överför modulen efter att du har avslutat alla åtgärder.
4. Strängcellen kan uppnå visuell positionering, fiberoptisk positionering och mekanisk positionering.
Huvudparameter
Modulformat:(1400-2600)mm*(800-1100)mm
Cykeltid: tiden för strängen med 10 eller 12 moduler är mindre än 15 s/tid för
sträng med 6 moduler är mindre än 10 s
Max kapacitet: 2400/timme
Vikt: 400 kg
Märkeffekt: 4,5 kw
Tryck:0.6-0.8 MPa
Anslutningsformat:Φ12
Mått (LXBXH): 3500mm*2500mm*2200mm
Fördel
1. Maskinen använder rem och skruvstång som drivs av servomotor för transmission och styrs av linjär skena, med fördelar som exakt positionering, stabil gång och hög hastighet.
2. Sugplattan är gjord av polyuretan och lämnar inga märken på cellsträngen efter sugning.
3. Maskinen är utrustad med strömavstängnings- och luftavstängningsskydd.
4. Maskinen är helautomatisk och kräver ingen mänsklig inblandning.
5. Lokaliseringsprecisionen för cellsträngen är ±0,3 mm.
6. Sex cellsträngar med intervall mellan 1~10 mm.
7. Dimensionen på cellsträngen är 125/156,6~12 st.
8.Huvudskena med 2 skenor/3 skenor/4 skenor/5 skenor.
|
