Funktion och introduktion

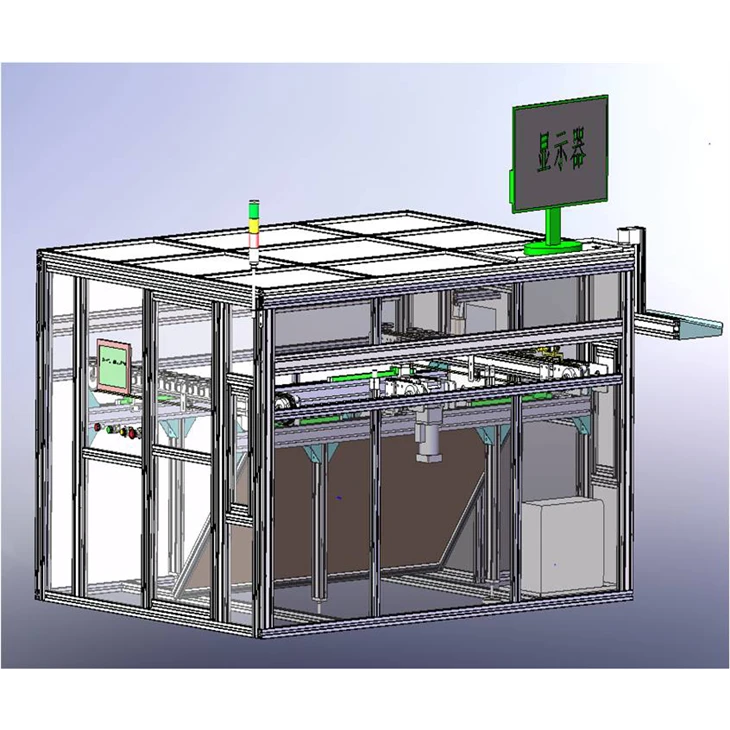

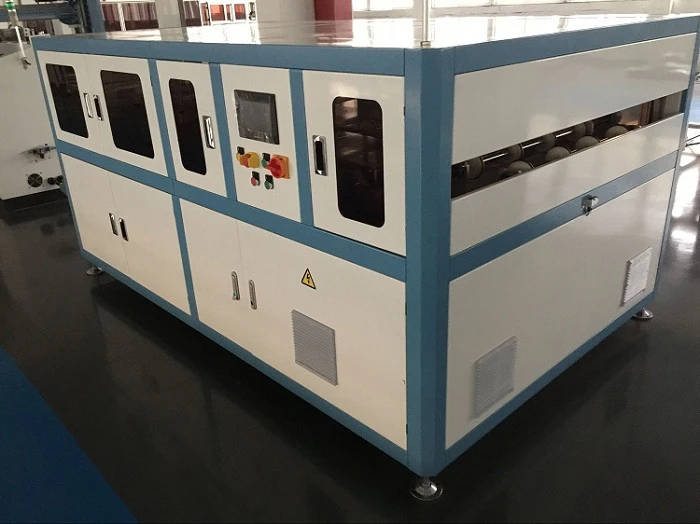

Online EL-testare, överföringshöjden 960 mm (kan designas enligt kundens efterfrågan), kort och gott, enkel kamera 1600w/2400w/3200w, lätt ner.
1.Sänd signal efter överföring i den sista processen.
2.EL-testaren tar emot signalen, den hemliga dörren öppen, sändning till arbetsområdet, hemlig dörr stängd.
3. Positionering av den sista åtgärden, frekvensomvandlingsmotorn saktar ner, komponenten kommer till positioneringskolumnen, motorn slutar att gå.
4.Sondåtgärder (gör toppen av sonden på bussningsbandet).
5.Kameran tar automatiskt bilder, testresultaten lagras automatiskt i datorn, sonden återställs.
6.Den hemliga dörren öppen, motorn går komponenttransmission, komponenten lämnade detta område, stöd för komponentåterställning.
7.När huvuddelen körs, operatören att observera den upptäckta komponenten är i linje med kravet.
Huvudparameter
Modulformat:(1580-2000)mm*(800-1000)mm
Cykeltid:<33s
Max kapacitet:＞2618/dag,
Operatör online:1
Märkeffekt (kw): 1,02kw,
Tryck(MPa):0.7MPa+0.1 ,
Mått (LXBXH):2580mmx1900mmx1400mm,
Fördel
1. Maskinen täckt av stålkonstruktion, Utseende med spislack, ser rent och snyggt ut
2.Automatisk drift, utan behov av personalingripande, hög grad av automatisering, bra säkerhet.
3.Singlecamera1600W/2400W/3200W tar bilder som är tydliga och lätta för människor att urskilja
4.Bar code scanning input, automatiskt namngiven med streckkoden och spara, automatisk vattenstämpel bild.
5.Defekt typ definition, defekt klassificering automatisk generera datum mapp, automatisk spara, fråga funktion.
6. Maskinen har värd för bilder att spara och ta av människor.
7. Bild spara format, spara sökväg modifiering.
8. Bildskärmspixlar, programvaran kan justeras för att tillfredsställa olika kunders behov.
9.Utvidgbar MES-anslutning, data och bilder kan laddas direkt till servern.
|
