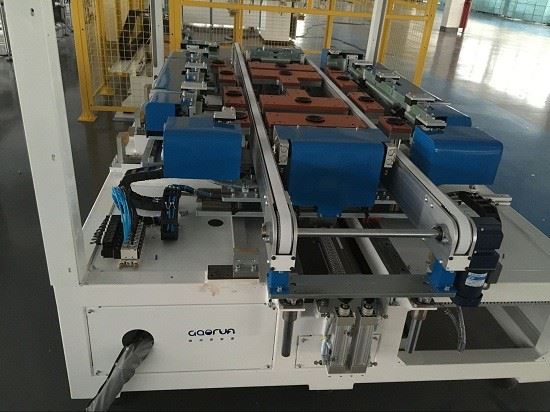

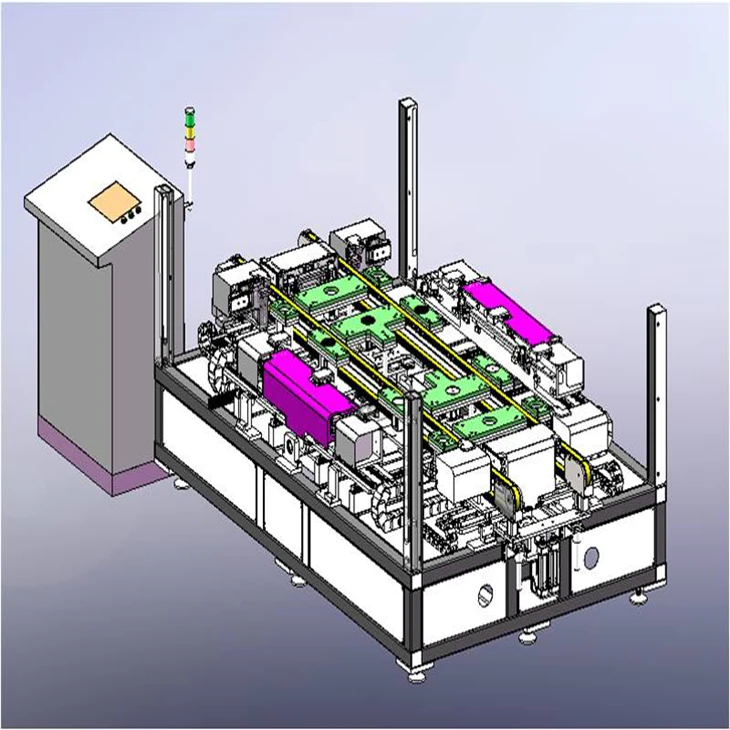

Funktion och introduktion
Online manuell laddningsprofil i utrustningen.
När moduler på rätt position och ram är klara, kommer luftcylindern att reformeras och klämmas. Servomotorn installerar ramen samtidigt.
1.Lång/kort kant framåt.
2. Transportläge: Synkront bandtransport.
3. Transporthöjd: 960±50 mm.
4. Längd och bredd är justerbar enligt moduldimension, antar snabblåsning, justera snabbt för att möta olika moduler.
7. Kontrollläge: motorstyrning + servodrift.
8. Driftläge: Automatisk/Manuell.
9.HMI: kinesiska + pekskärm.
Huvudparameter
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Kortkant 800 mm, vikt mindre än 30 kg.
Cykeltid: ＜35s
Max kapacitet: Större än eller lika med 2400/dag
Operatörer online: 2
Märkeffekt: 3.0kw
Anslutningsformat:Φ12
Mått (LXBXH):2779mm*2249mm*950mm
Fördel
1. Utrustningen väljer servomotor som har fördelar som exakt under rörelse och stabil.
2. Utrustningen består av balansmekanismstruktur, 12 par sugkoppar för balans.
3. Sugkoppar är gjorda av importerade silikagelmaterial, lämnar inga märken på ytan.
4,12 par sugkoppar integrerade i ett stycke, justering antar handvippstruktur, snabbt, enkelt, bekvämt och pålitligt.
5. Utrustningen består av riktningsmekanism.
6. Justering av lång och kort kant antar snabb låsstruktur, snabbt, enkelt, bekvämt och pålitligt.
7. Ramkraft för kortkant är upp till 2,2 ton.
8. Noggrannhet: ±1 mm för långa och korta kanter, diagonal Mindre än eller lika med 1,5 mm.
9. Jämnt spill: kvalificerad ränta ＞98%.
|
