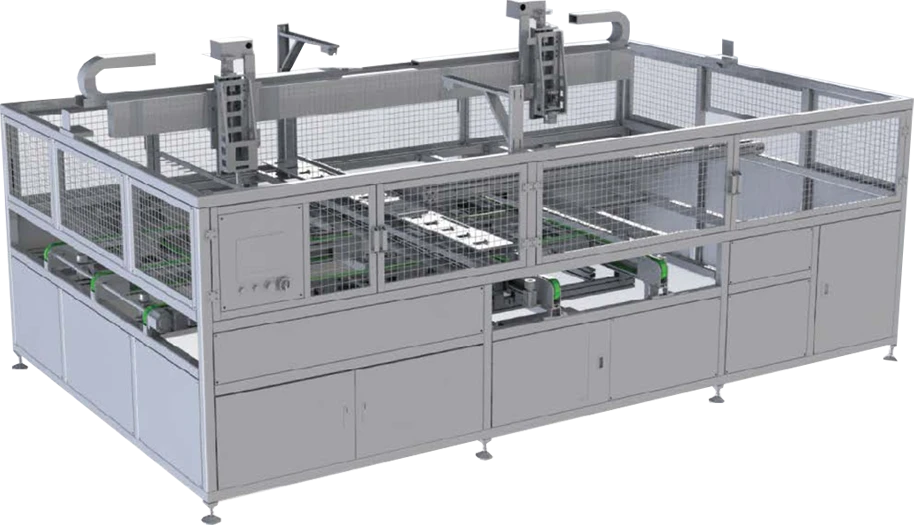

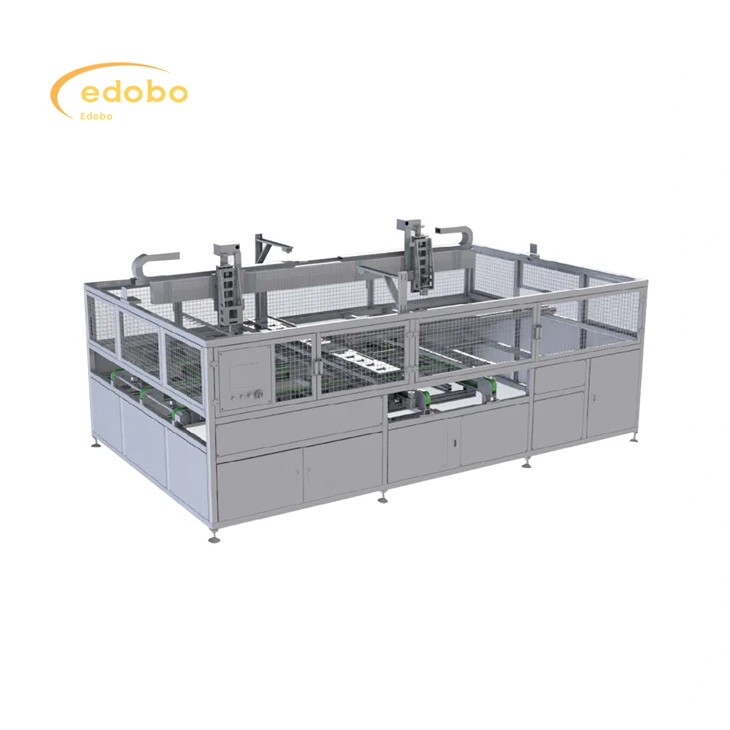

Automatisk uppläggningsmaskin för solpaneler för produktionslinje

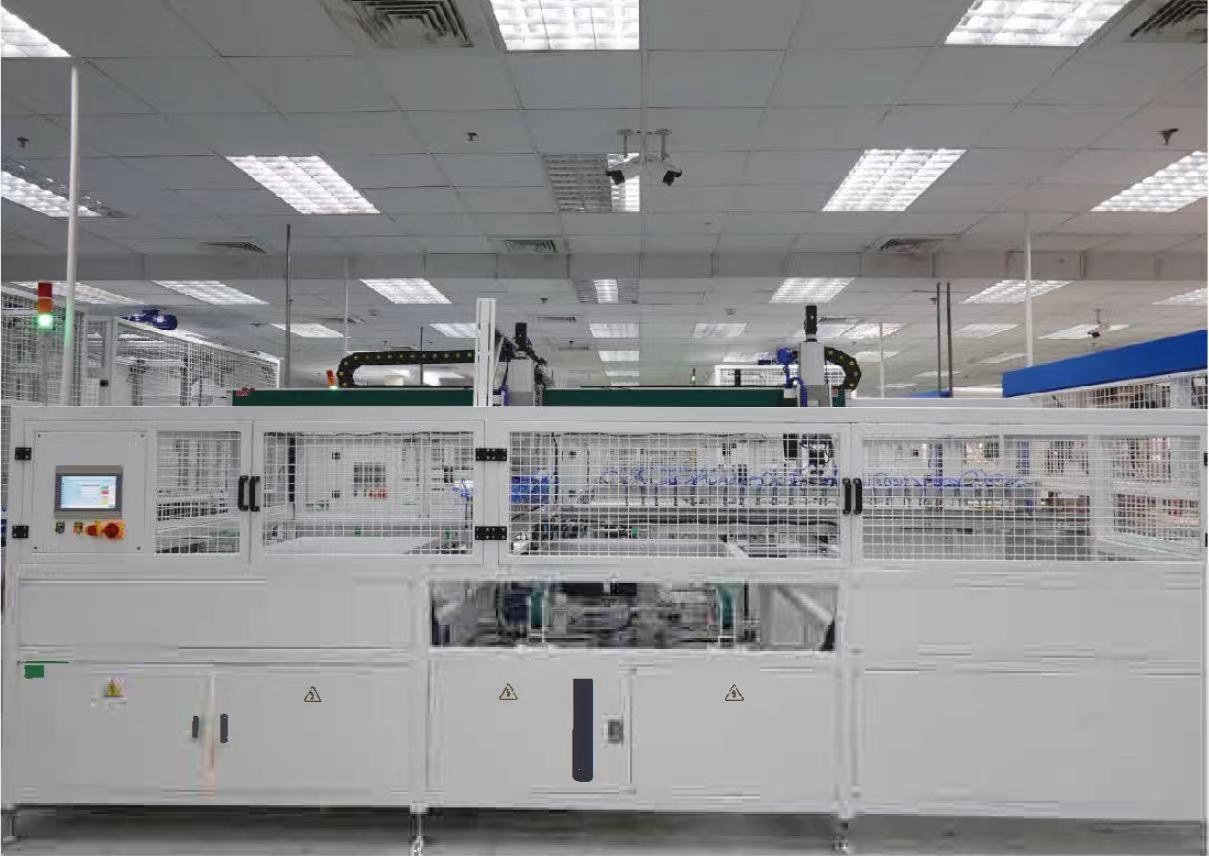

Uppläggning (mekanisk typ)

1. Utfodringsmetoden är kort in och lång ut, och utrustningens funktion är att ordna dem i motsvarande ordning. Långsidan av batteristrängen är parallell med komponentens långsida. Det lokala sättningssystemet kan användas för att arrangera komponenter på 96, 72 och 60 stycken och har mekanisk justeringsfunktion.

2. Ta automatiskt emot batteristrängar, plocka upp batteristrängar till mekaniska lägen och förräta ut glaset

3. Ta emot glas och EVA från produktionslinjen. Plocka upp batteristrängen från det mekaniska läget. Placera batteriet i serie på EVA enligt de positiva och negativa elektroderna. Efter att ha slutfört alla åtgärder matas komponenten ut.

4. Batteristrängen placeras genom visuell positionering, fiberoptisk positionering och mekanisk positionering.

1. Maskinen använder ett synkront bälte som drivs av en servomotor och styrs av en linjär styrskena, vilket har fördelarna med exakt positionering, stabil drift och snabb hastighet.
2. Sugkoppen är gjord av polyuretan och lämnar inga märken på batteristrängen efter sugning.
3. Maskinen är utrustad med kraft- och gasskydd.
4. Maskinen är helautomatisk och kräver inga manuella ingrepp.
5. Positioneringsnoggrannheten för batteristrängen är ± 0,3 millimeter
6. Sex nätsladdar med 1-10 millimeters mellanrum
7. Kompatibel med flera batteristrängar, storlek 156/182/210, 6-12 stycken
8. Huvudsolcellsfingret är kompatibelt med 2/3/4/5 fingrar

♦ Tillämpliga komponenter: konventionella, halvplåts- och dubbelglaskomponenter inom längden 1640-2500mm och bredd950-1400mm
♦ Arbetstakt: 6 sekunder/sträng
♦ Maximal produktionskapacitet: 3 400 st/dag
♦ Nätoperatör: 0
♦ Märkeffekt (KW): 6KW
♦ Gasförbrukning (L/min): 60 L/min
♦ Tryck (MPa):0.6-0.BMPa
♦ Gränssnittsspecifikation: 12
♦ Totaldimension (längd*bredd*höjd): 4770mm*2840mm*2250mm
♦ vikt: 2850KG

1. Cellen antar CCD visuell positionering, vilket har fördelarna med hög noggrannhet och stabilitet;
2. Utrustningen kan automatiskt ta emot, automatiskt layout och automatiskt exportera komponenter, och layouten är korrekt positionering;
3. Sugkoppen är gjord av importerat silikonmaterial, som inte lämnar ett märke på batteriets yta;
4. Använd det treaxliga mekaniska rörelseläget (roterande 180 grader);
5. Den laterala rörelsen antar linjär motormodul, som har fördelarna med snabb rörelsehastighet, hög upprepad positioneringsnoggrannhet och stabil prestanda, sparar den totala takttiden;
6. Lång- och kortkantsändringsjustering antar snabblåsningsmekanism, justering snabbt, enkelt, bekvämt och pålitligt;
