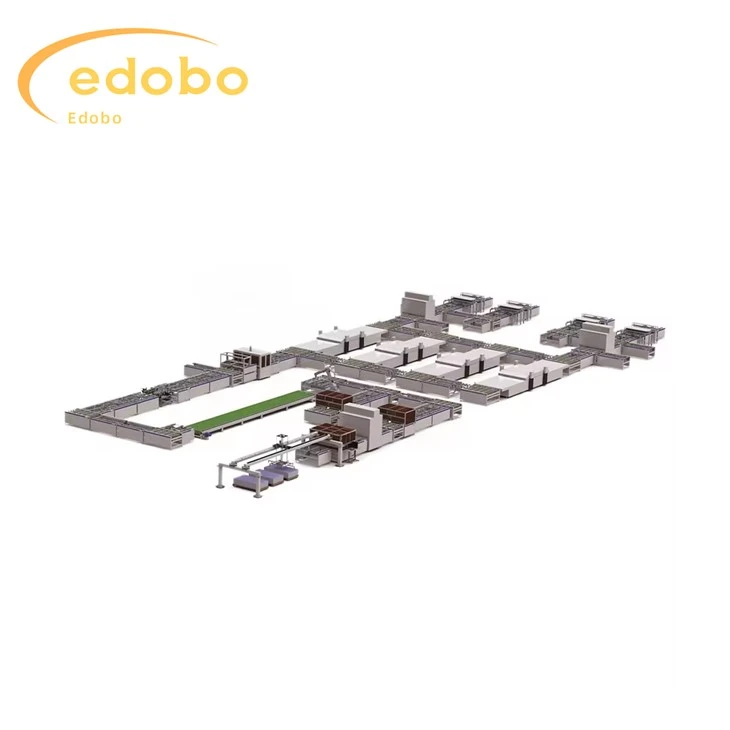

100MW-600MW Solar Pv Module produktionslinje

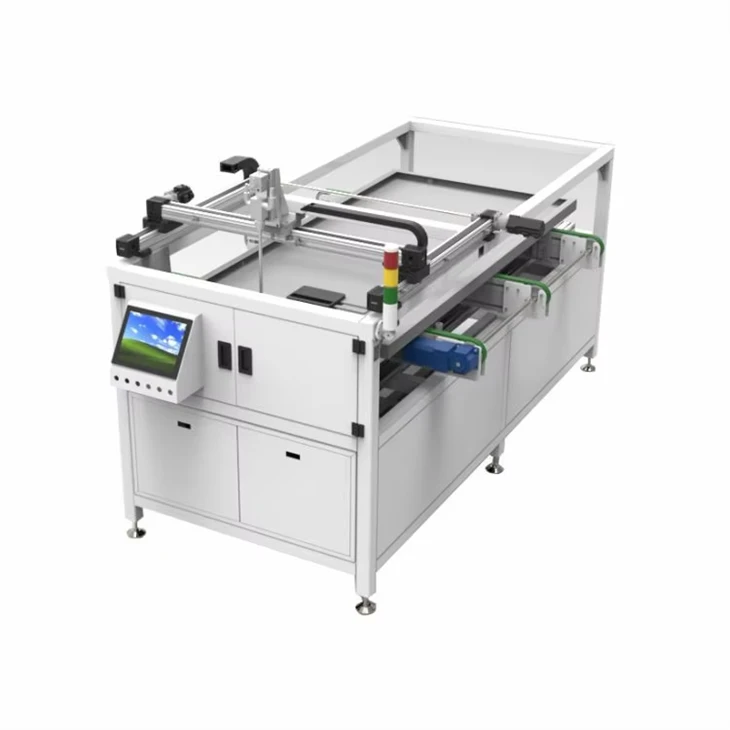

Uppläggning (mekanisk typ)

1. Utfodringsmetoden är kort in och lång ut, och utrustningens funktion är att ordna dem i motsvarande ordning. Långsidan av batteristrängen är parallell med komponentens långsida. Det lokala sättningssystemet kan användas för att arrangera komponenter på 96, 72 och 60 stycken och har mekanisk justeringsfunktion.

2. Ta automatiskt emot batteristrängar, plocka upp batteristrängar till mekaniska lägen och förräta ut glaset

3. Ta emot glas och EVA från produktionslinjen. Plocka upp batteristrängen från det mekaniska läget. Placera batteriet i serie på EVA enligt de positiva och negativa elektroderna. Efter att ha slutfört alla åtgärder matas komponenten ut.

4. Batteristrängen placeras genom visuell positionering, fiberoptisk positionering och mekanisk positionering.

1. Maskinen använder ett synkront bälte som drivs av en servomotor och styrs av en linjär styrskena, vilket har fördelarna med exakt positionering, stabil drift och snabb hastighet.
2. Sugkoppen är gjord av polyuretan och lämnar inga märken på batteristrängen efter sugning.
3. Maskinen är utrustad med kraft- och gasskydd.
4. Maskinen är helautomatisk och kräver inga manuella ingrepp.
5. Positioneringsnoggrannheten för batteristrängen är ± 0,3 millimeter
6. Sex nätsladdar med 1-10 millimeters mellanrum
7. Kompatibel med flera batteristrängar, storlek 156/182/210, 6-12 stycken
8. Huvudsolcellsfingret är kompatibelt med 2/3/4/5 fingrar

(1) Produktionslinjekapacitet: 100MW-600MW/år.
(2) Utrustningens strömbehov är 380V (tre-fas femtrådssystem), och strömbehovet kan hittas i utrustningsparametrarna för varje enhet. Kraftledningskonfigurationen kommer att tillhandahållas separat av vårt företag.
(3) Tryckluftsbehovet för utrustningen är 0.6-0.8MPa, torr, ren och uppfyller kraven för automatiserade produktionslinjer; Dammpartiklar Mindre än eller lika med 1um, vattentrycksdaggpunkt Mindre än eller lika med -40 grad, olja (inklusive ånga) Mindre än eller lika med 0.1mg/;
(4) Luftens renhet i fabriken ska inte vara lägre än nivån 300000 (ISO klass 8);
(5) Överföringshastighet för överföringsutrustning: Överföringscykeltiden är mindre än 22 s, vilket uppfyller kravet på 500 MW/år produktionskapacitet. Hela linjen använder varvtalsreglering med variabel frekvens, med en huvudhastighetsregleringsfrekvens inställd på 30HZ och ett hastighetsregleringsområde på 0-50HZ (specifik hastighet kan hittas i utrustningsparametrarna för varje enhet);
(6) Yttre mått på transmissionsledningen: Denna utrustning är en icke-standardiserad enhet, och det slutliga layoutschemat kommer att tillhandahållas av Edobo Solar;
(7) Monteringslinans höjd och inställningsområde: Det finns en viss höjdskillnad mellan den individuella utrustningen och transmissionsenheten. För detaljerade yttre mått, se de tekniska parametrarna för den individuella utrustningen; Höjden på transmissionsenheten är i allmänhet 950 mm ± 30 mm;
(8) Transmissionsledningen och utrustningens funktionsområde kan justeras mellan komponenter med längd (1650mm-2600mm) * bredd (950mm-1500mm), vilket möjliggör transport av komponenter i olika lamineringsmetoder.
(9) Transmissionsledningen är jämn och offsetstorleken är mindre än 10 mm;
(10) När utrustningen fungerar normalt är komponentfelsfrekvensen som orsakas av utrustningen och transmissionsledningarna mindre än 1/1000;
(11) Ljudnivå under drift av utrustningen Mindre än eller lika med 72dbA (exklusive kompressionspumpar)

1. Cellen antar CCD visuell positionering, vilket har fördelarna med hög noggrannhet och stabilitet;
2. Utrustningen kan automatiskt ta emot, automatiskt layout och automatiskt exportera komponenter, och layouten är korrekt positionering;
3. Sugkoppen är gjord av importerat silikonmaterial, som inte lämnar ett märke på batteriets yta;
4. Använd det treaxliga mekaniska rörelseläget (roterande 180 grader);
5. Den laterala rörelsen antar linjär motormodul, som har fördelarna med snabb rörelsehastighet, hög upprepad positioneringsnoggrannhet och stabil prestanda, sparar den totala takttiden;
6. Lång- och kortkantsändringsjustering antar snabblåsningsmekanism, justering snabbt, enkelt, bekvämt och pålitligt;
