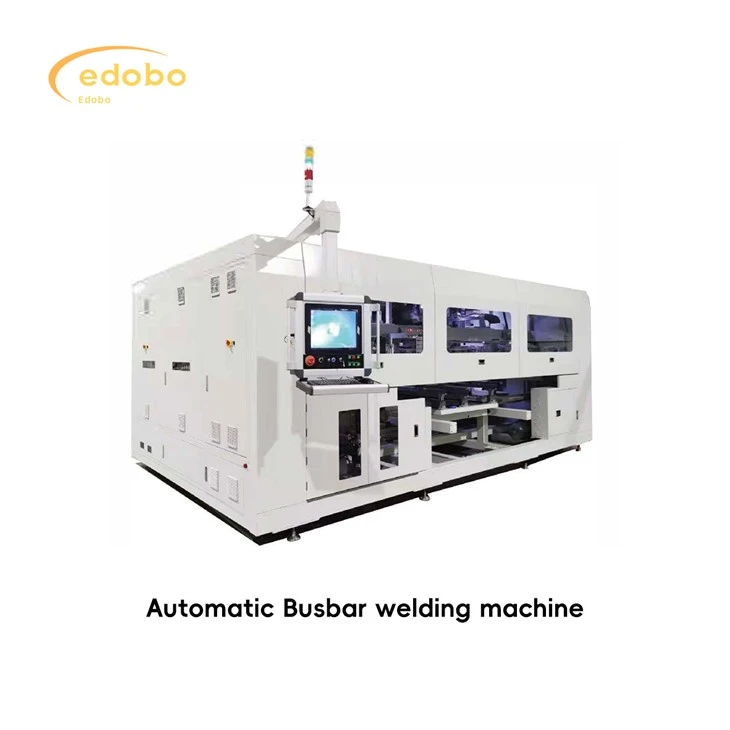

Solceller Samlingsskensvetsmaskin

Vill du ge dig ut i solenergibranschen eller utöka din nuvarande verksamhet? På Edobo Solar tillhandahåller vi förstklassig produktionsutrustning för solpaneler för att hjälpa dig att sätta upp din egen tillverkningslinje. Med våra toppmoderna maskiner kommer du att kunna producera högeffektiva solpaneler skräddarsydda efter din marknads behov.

Skicka förfrågan

Beskrivning

Tekniska parametrar

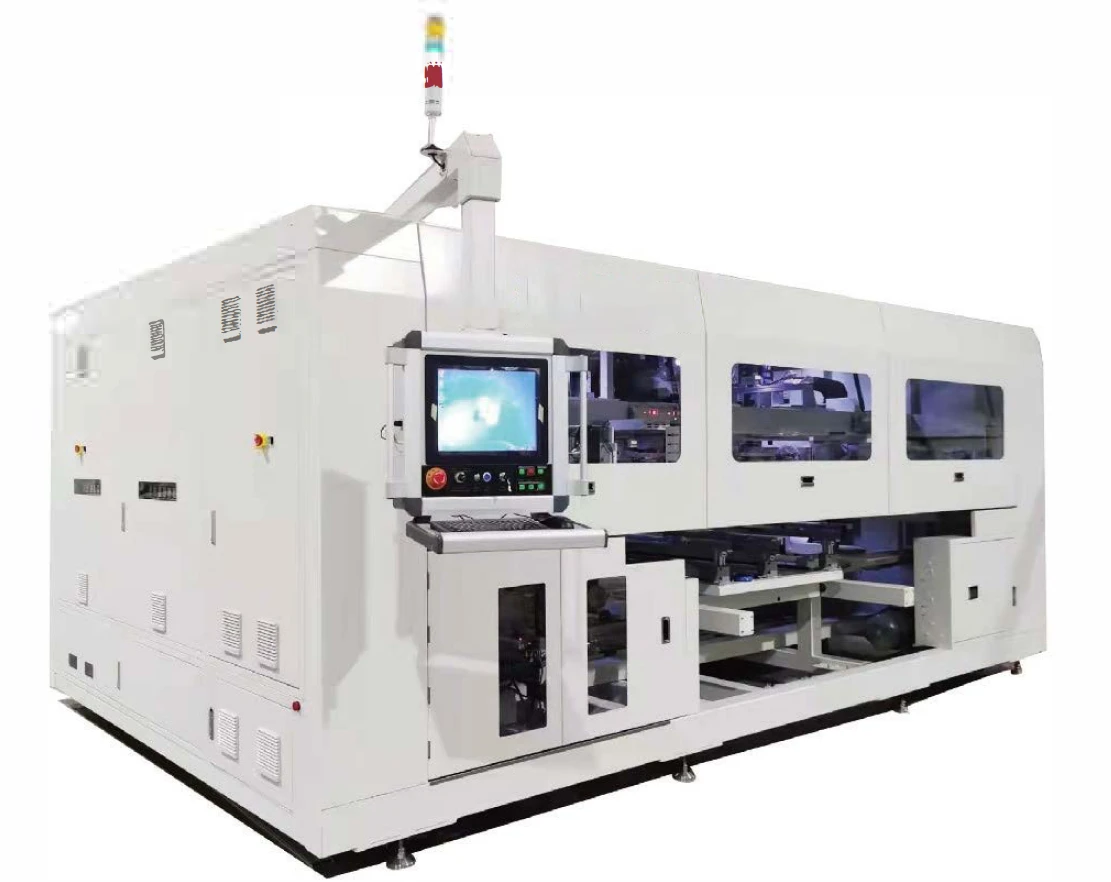

Solar Panels Production Line Auto Bussing

Utrustningsfunktion: sträck ut, korrigera, klipp, böj och placera huvud-, stjärt- och mittskenor exakt och använd den lyftande handen för att utföra sekundär kalibrering på strängen på modulen. Ledningarna vid strängens huvud och baksida löds samman med samlingsskenorna i ett svep och överförs till nästa arbetsstation. Denna maskin är tillval med svart färgavskrapningsfunktion, funktion för detektering av efterlödning och stansningsfunktion för samlingsskenor.

Autobussning

Solar Panels Production Line Auto Bussing

Monteringslinjen överför den uppställda cellpanelen till den främre flödesstationen på den automatiska bussningsmaskinen och avger en signal för att cellpanelen ska vara på plats för att ansöka om inträde. Den automatiska bussningsmaskinen är redo att tillåta monteringslinjen att flöda modulen in i lödpositionen för den automatiska bussningsmaskinen och skicka en signal som tillåter inträde; Motorn går tills modulen går in i arbetsläge och tillståndet att gå in i signalen återkallas.

Solar Panels Production Line Auto Bussing

♦ Cykeltid: 17 sek/panel (enkel bypass lödning) 21 sek/panel (öppning dubbel bypass lödning)
♦ Aktivering: Större än eller lika med 98 %;
♦ Cellspecifikation:166mm-230mm;
♦ Panelspecifikation:
En 156-180 cell:
6 strängar x 10 halvdelar x 2;
6 strängar x 11 halva delar x 2;
6 strängar x 12 halvdelar x 2;
6 sting x 13 halvbitar x 2
B.182 Cell:
6 strängar x 9 bitar x 2:
C.210Cell:
6 strängar x 10 halvdelar x 2;
6 strängar x 15 en tredjedel bitar x 2
D.210-cell:
5 strängar x 10 halva delar x 2;
5 strängar x 15 en tredjedel bitar x 2
♦ Cellutrymme: -0.5-4mm;
♦ Strängutrymme: 1-6mm;bypasslödning av strängutrymme Större än eller lika med 10 mm
♦ Glasspecifikation: bredd (980-1500mm)* längd(1720-2600mm);
♦ Korrektionsnoggrannhet för cellsträng Mindre än eller lika med ± 0,25 mm;
♦ Strömförsörjning för utrustning: trefas 380V 50/60Hz:
♦ Effekt: topp 35kW;genomsnitt 25kW;
♦ Luft: positivt tryck {{0}}.6~0.8MPa, negativt tryck ca- 70kPa;
♦ Utrustningsstorlek: längd*bredd*höjd: 6580*5604*2621 mm (inklusive två monteringslinjer)
