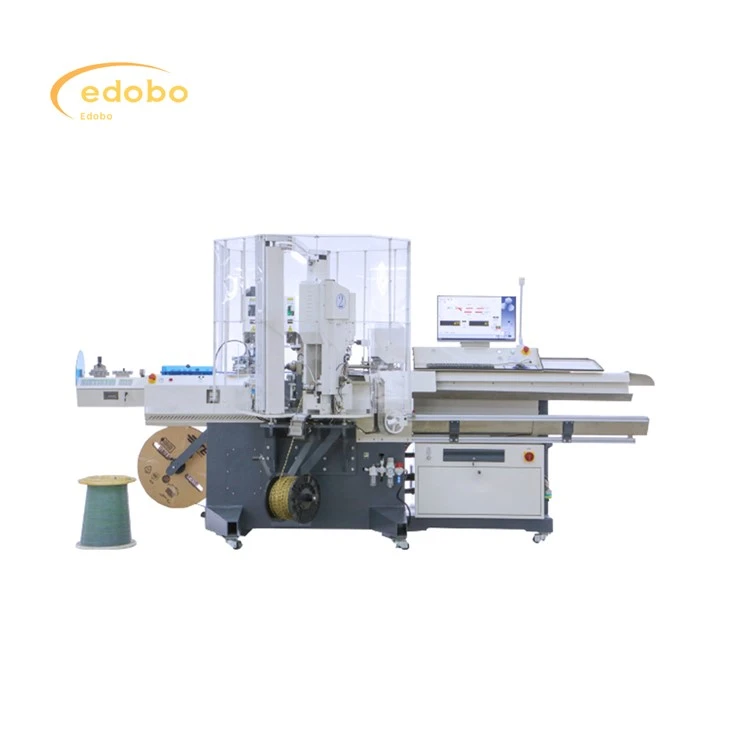

Solpanel MC4 Anslutningslinje Produktionslinje

EDOBO Techs MC4-kontaktproduktionslinje erbjuder en strömlinjeformad, automatiserad lösning för tillverkning av MC4-kontakter av hög kvalitet, viktiga komponenter i solpanelsystem. Denna linje hanterar effektivt automatiserad kontaktstiftkrimning, bostadsmontering och innehåller synbaserad kvalitetskontroll för att säkerställa tillförlitlig produktion med hög volym samtidigt som arbetskostnaderna minimeras. Integrerad automatiserad testning garanterar prestanda och hållbarhet, anpassningsbar till olika anslutningstyper. Ytterligare värde läggs till med alternativ som automatiserad märkning och förpackning, ge tillverkare att maximera lönsamheten, förbättra produktkvaliteten och få en konkurrensfördel på den växande solmarknaden. Samarbeta med oss för en omfattande produktionslösning.

Skicka förfrågan

Beskrivning

Tekniska parametrar

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

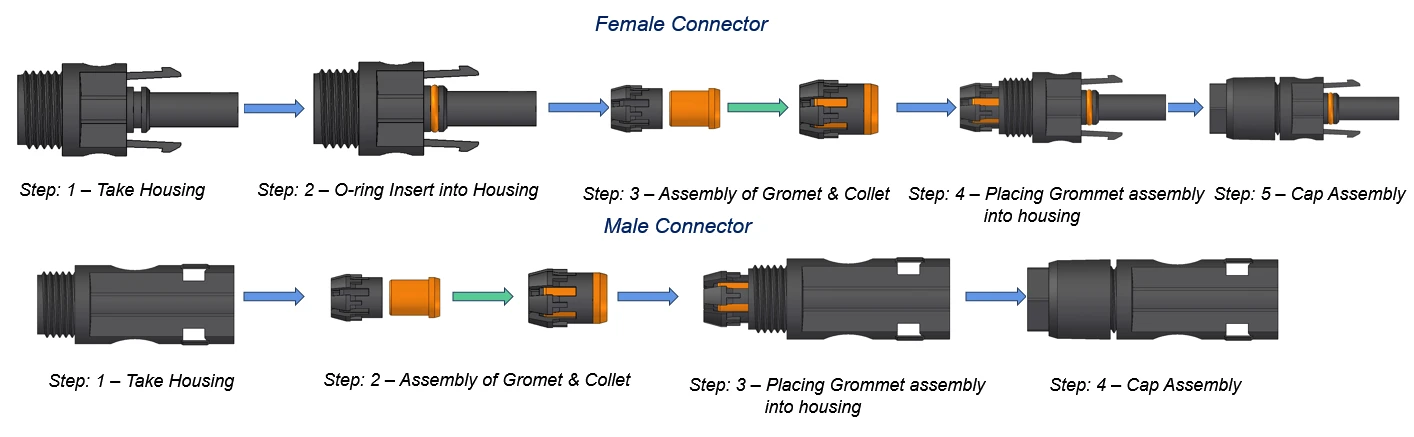

Assembly of positive and negative connectors

Montering av positiva och negativa kontakter

Negativ pol (kvinnlig kontakt):

1. Ta bostäder (kvinnlig kontakt):Börja med det kvinnliga anslutningshuset.

2.o-ringinsats i bostäder (kvinnlig kontakt):Sätt in O-ringen i kvinnliga bostäder.

3. Montering av grommet & collet (kvinnlig kontakt):Montera grommet och collet för kvinnans kontakt.

4. Placera grommetmontering i bostäder (kvinnlig kontakt):Sätt i den monterade grommeten och collet i det kvinnliga huset.

5.CAP -montering (kvinnlig kontakt):Fäst locket till det kvinnliga anslutningshuset.

Positiv pol (manlig kontakt):

1. Ta bostäder (manlig kontakt):Börja med det manliga anslutningshuset.

2. Montering av grommet & collet (manlig kontakt):Montera grommet och collet för den manliga kontakten.

3. Placera grommetmontering i bostäder (manlig kontakt):Sätt i den monterade grommeten och collet i det manliga höljet.

4.CAP -montering (manlig kontakt):Fäst locket på det manliga anslutningshuset.

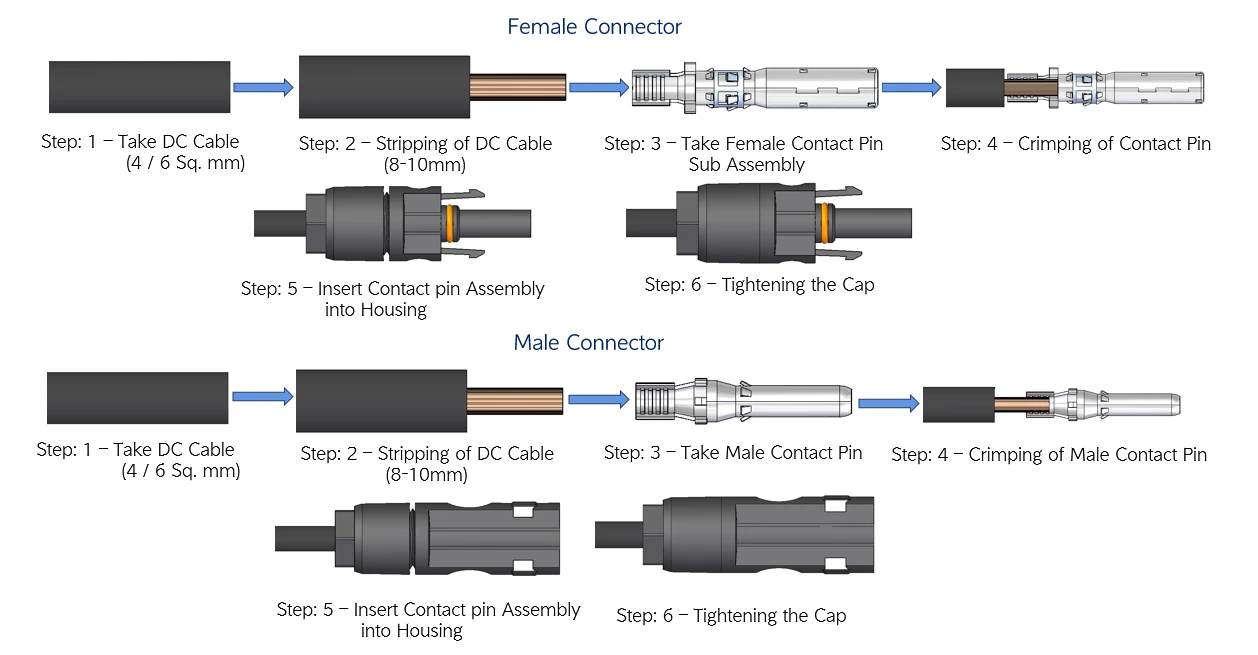

Terminal connection

Terminal Crimping -stegen inkluderar huvudsakligen följande steg:

2. Ta DC -kabel:Förbered en likströmskabel.

2. Förbered kabeln:Remsa en isoleringslängd från DC -kabeln (tråd).

3.Välj kontaktstiftet:Ta den kvinnliga eller manliga kontaktpinnenheten

4.Crimpa kontaktstiftet:Placera den strippade tråden i kontaktstiftet och använd ett crimping -verktyg för att säkert fästa kontaktstiftet på tråden.

5.Insert i bostäder:Sätt i den krunade kontaktstiftmonteringen i anslutningshuset.

6.Täger locket:Säkra locket på huset för att slutföra kontakten.

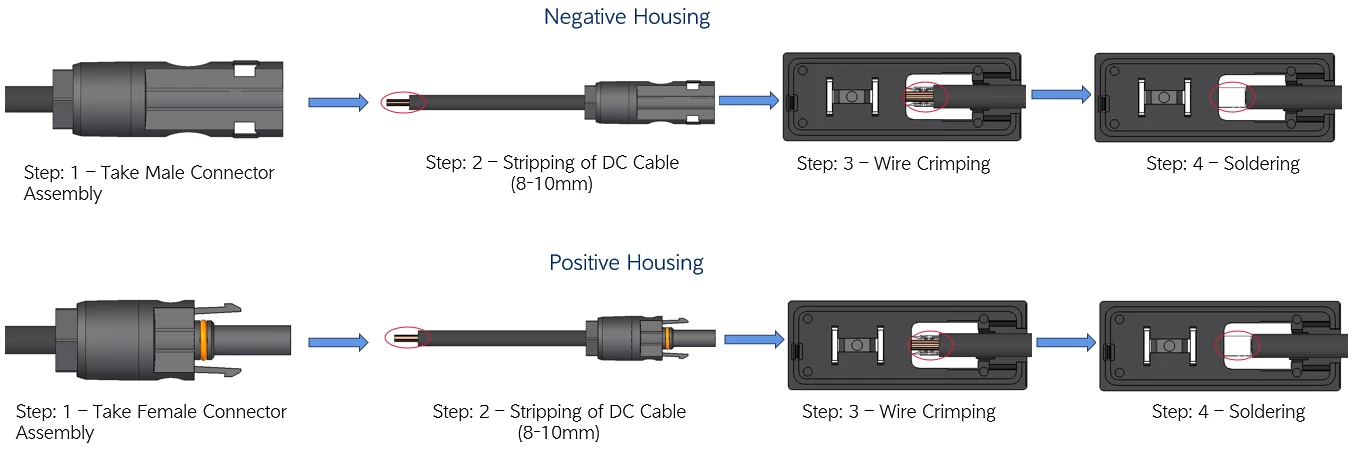

Positive and negative pole connections of junction box

Tråden är direkt krimpad in i kopplingslådan:

Ta kontaktmontering:Ta den manliga eller kvinnliga kontaktmonteringen.

Remsa kabeln:Remsa 8-10 mm isolering från DC -kabeln.

Tråd crimping:Krimpa den strippade tråden direkt i kopplingsboxen. Korsningsrutan kommer att ha interna terminaler (ofta metallflikar eller kontakter) utformade för att ta emot och säkert hålla tråden.

Lödning (fast):Löd anslutningen. Löd kommer att lägga till ytterligare styrka och hjälpa till att förhindra korrosion i anslutningen.

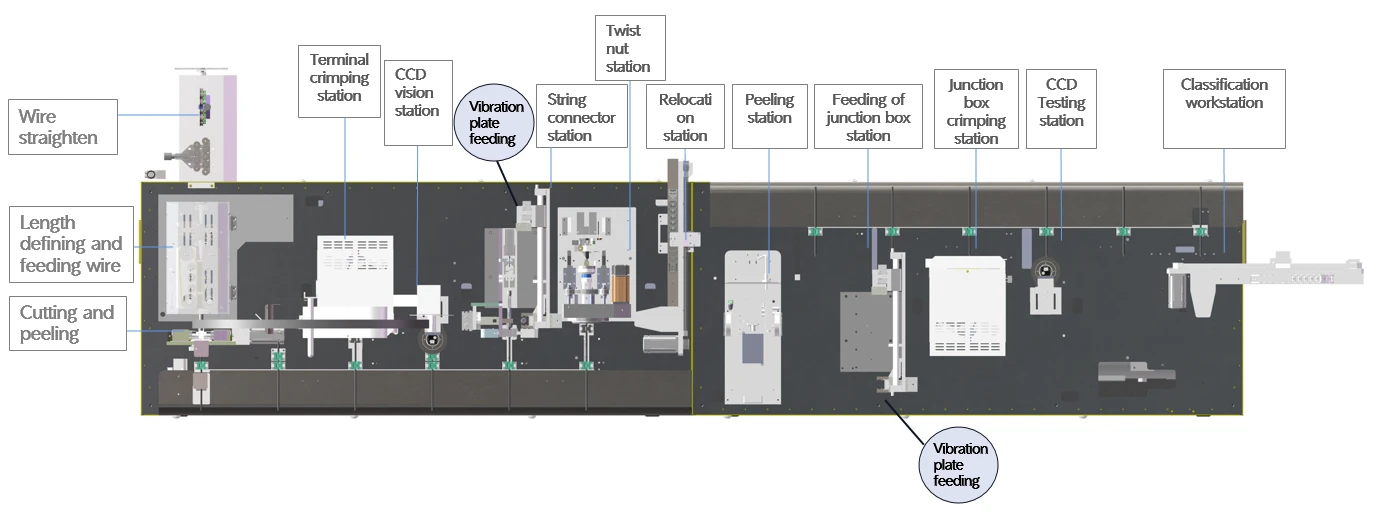

Schematic diagram of production line layout

1. Denna produktionslinje används huvudsakligen för följande processer: kabelbelastning, kabelarrangemang, kabelmatning och rätning, kabelklippning, kabelkrimning, visuell inspektion, anslutningsinsättning, anslutningsskruv, etc.

2. De erforderliga kraftkällorna är elektricitet och tryckluft. Varje arbetsstation och transportörsenhet arbetar tillsammans i närheten av att bli en.

3. Huvudmaterialet som används vid tillverkningen av hela maskinen är svetsad ram, och alla delar som är benägna att korrosion ges ytbehandlingar såsom målning och elektroplätering för att säkerställa ingen korrosion och ett bra utseende under garantiperioden eller ännu längre.

4. Utrustningsdesignen beaktar fullt ut ergonomi och fabriksoperationssäkerhet. Utrustningen kan automatiskt räkna produktionsproduktionen.

Solar Panels Production Automatic Trimming

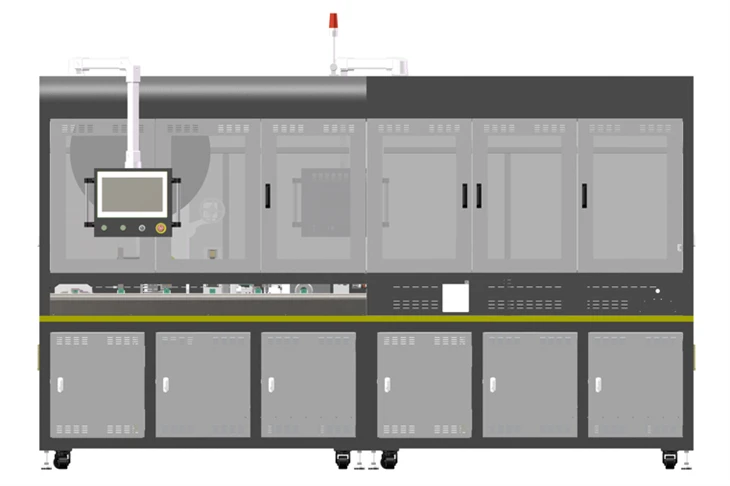

production machine

Solar Panels Production Automatic Trimming

1. Produktionslinjen är lämplig för automatiserad bearbetning av fotovoltaiska kablar. Produktionslinjen flödar från vänster till höger och kan uppnå trådstrippning, terminal crimp, CCD -detektion, anslutning av anslutning, muttervridning, krimningskorsningslåda, CCD -detektion

2. Tillämplig tråddiameter: 4mm²

3. Linjelängd: 15 0 mm -600 mm, tolerans ± 0,002 * l +1 mm;

4. PEEL LÄNGDSTÄLLNING: 1-9 Mm;

5. Produktionsrytm: större än eller lika med 4 sekunder;

6. Värdstorlek: 1200 × 4000 × 2400mm

7. Human Machine Operative System: Det berörbara skärmgränssnittet är enkelt och tydligt, vilket möjliggör snabb kontroll av maskinens operation. Alla parametrar kan enkelt ställas in och lagras, och användningsinstruktionerna visas på ett intuitivt och enkelt sätt genom bilder. Den levereras med en 4- nivå lösenordsskyddsfunktion (med behörigheter uppdelade i operatör, kvalitetskontroll, tekniker och chef), ett fellampa och felkodskoordination för underhåll, uppnå enkel underhåll och kostnadsminskning;

8. De flesta arbetsstationer använder mogna produkter för integration för att säkerställa produktstabilitet;

9. Anta servo -motorstyrningssystem för att säkerställa produktnoggrannhet;

10. Programmet kan lagra upp till 100 filer och kan nås genom att välja programnummer. Databaseservern samlar in produktionsdata och organiserar kvalitet för produktionslinjen, vilket gör det bekvämt för det övre systemet (MES eller ERP) att extrahera data och spåra behandlingsdata under produktproduktionen genom nätverket;
